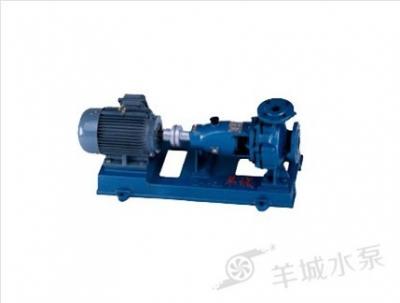

IS卧式单级离心泵IS150-125-315|羊城水泵|东莞水泵厂|羊城泵业

• 型      号：IS150-125-315
• 尺      寸：...
• 功      率：30KW
• 转      速：1450
• 流      量：200
• 扬      程：32
• 叶轮直径：...
• 介质温度：80度以下
• 效      率：...

产品详情product details

产品名称：IS单级离心泵 IS卧式单级离心泵IS150-125-315|羊城水泵|东莞水泵厂|羊城泵业

产品概述:

IS型单级单吸离心泵，供输送清水或物理化学性质类似于水的其它液体之用，温度不高于80℃IS型单级单吸离心泵设计特点：IS型系列性能范围按设计点计：转速：2800r/min或1450r/min 吸入口直径：50～200mm 流量：6.3～400m3/h 扬程：5～125m，密封方式：填料密封、机械密封。材质：铸铁。

IS型泵是卧式单级单吸清水离心泵，IS型泵是卧式单级单吸清水离心泵（最高工作温度120慑氏度），供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

IS型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。

泵转速分为2900和1450转/分两种。

性能如下： 2900转/分 1450转/分

最大流量： 240立方米/分 400立方米/分

最高总扬程： 125米 55米

最高转速： 3500转/分（用于60调波电源时，叶轮直径所有减少）

最高工作温度 80慑氏度 120慑氏度

允许吸入管路压力 0.3MPa.泵的最高使用压力1.6MPa

结构说明：

    1、泵的结构如图所示，采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓就可以取下整个转子部件，而泵体与管路之间不需拆卸。

IR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。

    2、泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。

    3、泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。

设计特点：

   IS型泵是靠国际标准设计的节能产品。IR型是IS型变型产品。通过在填料菡体外围加冷却水提高了输送介质温度。两个系列泵具有相同的水力性能和安装尺寸。

应用范围：

     1、IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。

     2、IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。

技术数据

     流量：6.3～400m3/h   扬程：5～125m   转速：2900r.p.m和1450r.p.m   温度：IS型泵80℃以下（IR型泵120℃以下）  轴封：软填料密封或机械密封 法兰标准：JB78  转向：从泵入方向看为逆时针旋转.

型号意义:



使用范围:

1、IS型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2 、IR卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

3、IH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

4、IHB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为

-20～+120℃四、结构说明:

1 泵体 6 叶轮螺母 2 泵盖 7 垫圈 3 叶 轮 8 轴套 4 轴 9 填料环 5 密封圈 10 填料 11 悬架

五、羊城水泵IS型单级单吸卧式清水离心泵性能参数:

型号	流量 mз/h	扬程 m	转速 r/min	电机功率 KW	口径 mm
					吸入	排出
50-32-125	12.5	20	2900	2.2	50	32
	6.3	5	1450	0.55	50	32
50-32-160	12.5	32	2900	3	50	32
	6.3	8	1450	0.55	50	32
50-32-200	12.5	50	2900	0.5	50	32
	6.3	12.5	1450	0.75	50	32
50-32-250	12.5	80	2900	11	50	32
	6.3	20	1450	1.5	50	32
65-50-125	25	20	2900	3	65	50
	12.5	5	1450	0.55	65	50
65-50-160	25	32	2900	5.5	65	50
	12.5	8	1450	0.75	65	50
65-40-200	25	50	2900	7.5	65	40
	12.5	12.5	1450	1.1	65	40
65-40-250	25	80	2900	15	65	40
	12.5	20	1450	2.2	65	40
65-40-315	25	125	2900	30	65	40
	12.5	32	1450	4	65	40
80-65-125	50	20	2900	5.5	80	65
	25	5	1450	0.75	80	65
80-65-160	50	32	2900	7.5	80	65
	25	8	1450	1.5	80	65
80-50-200	50	50	2900	15	80	50
	25	12.5	1450	2.2	80	50
80-50-250	50	80	2900	22	80	50
	25	20	1450	3	80	50
80-50-315	50	125	2900	37	80	50
	25	32	1450	5.5	80	50
100-80-125	100	20	2900	11	100	80
	50	5	1450	1.5	100	80
100-80-160	100	32	2900	15	100	80
	50	8	1450	2.2	100	80
100-65-200	100	50	2900	22	100	65
	50	12.5	1450	4	100	65
100-65-250	100	80	2900	37	100	65
	50	20	1450	5.5	100	65
100-65-315	100	125	2900	75	100	65
	50	32	1450	11	100	65
125-100-200	200	50	2900	45	125	100
	100	12.5	1450	7.5	125	100
125-100-250	200	80	2900	75	125	100
	100	20	1450	11	125	100
125-100-315	200	125	2900	110	125	100
	100	32	1450	15	125	100
125-100-400	100	50	1450	30	125	100
150-125-250	200	20	1450	18.5	150	125
150-125-315	200	32	1450	30	150	125
150-125-400	200	50	1450	45	150	125
200-150-250	400	20	1450	37	200	150
200-150-315	400	32	1450	55	200	150
200-150-400	400	50	1450	90	200	150







广州羊城水泵厂，广州市羊城水泵实业有限公司：产品均由CNC车床加工、生产。产品工艺精湛、精度高、效率快。每件产品都经过严格的检测手续。

在国内处在领先水平，拥有各类专业技术人员，技术力量雄厚。

目前生产的主要产品有:不锈钢离心泵，不锈钢自吸泵，粗颗粒耐腐蚀离心泵，不锈钢泥浆泵，不锈钢管道泵，不锈钢化工泵，不锈钢涡流泵，全不锈钢潜水泵，高温高压热水循环泵，IS单级离心泵，FGL多级管道离心泵，GD管道离心泵，DL立式多级离心泵，VMP立式多级离心泵，自吸式耐酸碱泵，磁力泵，WQ潜水排污泵，齿轮泵等。
广泛适用于食品、饮料、医药、化工、造纸、生活、消防供水、热泵工程、锅炉设备、水工业、水处理、环保、电镀、石油、酿酒、调味品、机械设备配套等行业。
产品质优耐用、外形美观、操作容易、产品畅销国内，深受各界人士广泛采用。
企业始终奉行“以质量为生命、以客户为中心、实施科学管理、创建名牌企业、竭诚为用户服务”为宗旨。

欢迎国内各界人士来电询价。
